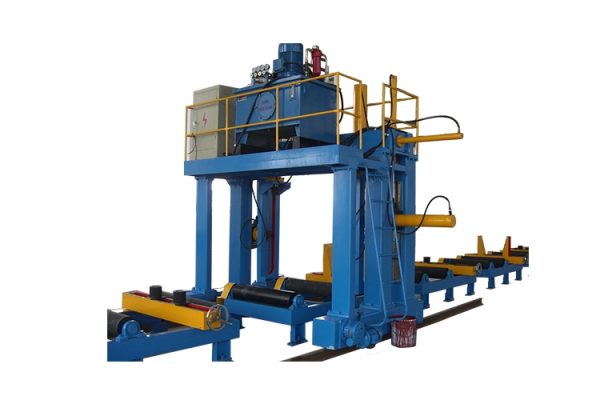

ماكينة تجميع قطاعات الـBox Beam
هذه الماكينة عبارة عن معدة متخصصة لتجميع القطاعات الصندوقية (Box Girders) على شكل U وشكل صندوقي، وتتكون من الماكينة الرئيسية، وطاولة بكرات النقل، وجهاز التمركز، وجهاز تحديد الموضع، والنظام الهيدروليكي، ونظام التحكم الكهربائي. تعتمد الماكينة على تحريك قطعة العمل دون تحريك الماكينة الرئيسية، مع تثبيت قطعة العمل على مراحل، ثم إجراء اللحام النقطي يدويًا للقطعة المثبتة لتشكيلها.
مميزات الماكينة:
يتم تنفيذ تجميع القطاعات على شكل U والتجميع الصندوقي باستخدام ماكينة واحدة، مما يساعد على تقليل التكاليف وتوفير مساحة التركيب والتخطيط.
المعايير الفنية:
| المعامل | القيمة |
|---|---|
| أقصى قدرة تحميل | 20 طن |
| سرعة حركة الجسر | 4–6 م/دقيقة |
| ضغط النظام الهيدروليكي | 14 ميجا باسكال |
| أقصى ضغط لأسطوانات اليمين واليسار | 15 طن |
| أقصى ضغط للأسطوانة العلوية | 30 طن |
| أقصى مشوار لأسطوانات الزيت اليمنى واليسرى | 800 مم |
| أقصى مشوار للأسطوانة العلوية | 900 مم |
| قدرة محرك الحركة | 0.85/1.1 كيلوواط × 2 |
| قدرة محرك مضخة الزيت | 11 كيلوواط |
| قدرة محرك طاولة البكرات | 2.2 كيلوواط |
| سرعة ناقل البكرات | 9.3 م/دقيقة |
